Igényvezérelt tervezés
Először is az igényelemzés révén tisztázza a funkciókat, specifikációkat és a környezeti alkalmazkodóképességet (például beltéri/kültéri, korrozív/porveszélyes környezet), és készítsen részletes rajzokat, beleértve a szekrény szerkezetét, az alkatrészek elrendezését és a bekötési irányt. Áttekintés és megerősítés után ezek gyártási dokumentumokká alakulnak. Például magas páratartalmú környezetben a nedvességálló fűtőberendezés beépítési helyzetét előre meg kell tervezni, robbanásveszélyes környezetben pedig pormentes üreget és üreget kell fenntartani.
Anyag kiválasztása és elfogadása
Fém alapanyagok: Normál környezethez válassza a hidegen hengerelt acélt (folyáshatár ≥ 345 MPa); tengerparti/vegyi területeken használjon 316L-es rozsdamentes acélt (molibdéntartalom ≥ 2%, sópermetezési élettartam akár 5000 óra); könnyű súlyigényekhez válasszon alumíniumötvözetet.
Szigetelőanyagok: Előnyben részesítse az epoxigyantát vagy a politetrafluor-etilént, hogy ne szivárogjon nedves környezetben.
Kiegészítő anyagok: A tömítőanyag az öregedésnek ellenálló szilikongumit választja ki, a bevonat politetrafluor-etilént vagy kültéri használatra szánt port használ, minden anyagot minőségi vizsgálattal kell minősíteni tárolás előtt.

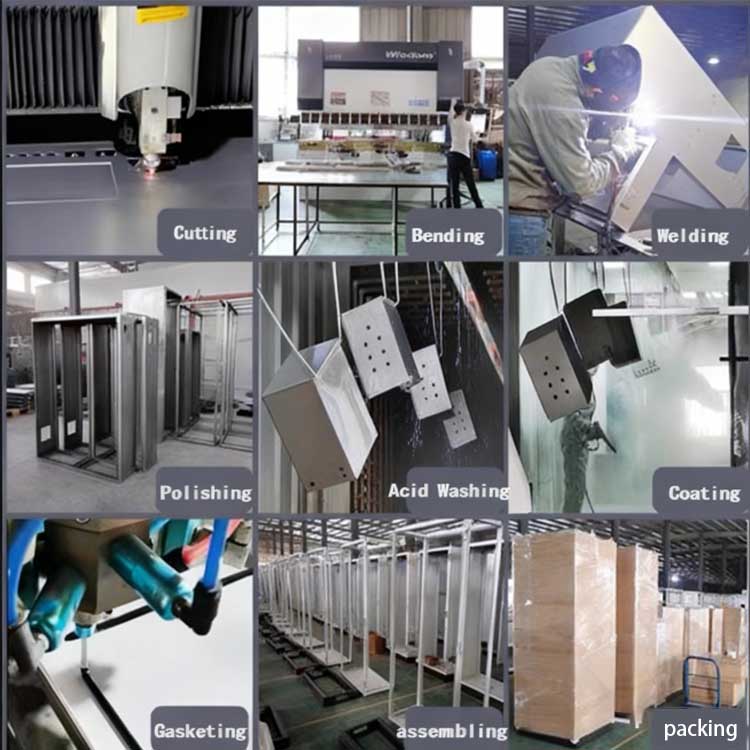

Precíz vágás
Vágjon fémlemezeket a rajz méreteinek megfelelően lézervágó géppel (±0,1 mm pontosság). Egyidejűleg dolgozzon fel bonyolult furatokat (például kábelbemeneti pontokat, hőelvezető lyukakat). Az alaplemeznek 2,5–5 mm vastag acéllemezt kell használnia, hogy biztosítsa az alkatrészek stabil tartását.
Szerkezeti hajlítás és lyukasztás
Használjon hajlítógépet egyedi formákkal kombinálva a lapok hajlításához 90°-os szekrénysarokba vagy szabálytalan szerkezetekbe. A vastag lemezeket (≥1,5 mm) elő kell melegíteni a repedések elkerülése érdekében; majd használjon toronylyukasztót a beszerelési lyukak, a zárfuratok és a menetes furatok megmunkálásához. A menetes furatokat hegesztés után menetfúrással kell elkészíteni.
Hegesztés és köszörülés
A hidegen hengerelt acél és rozsdamentes acél szekrények AWI hegesztéssel hegesztve varratmentes vázszerkezetet alkotnak, biztosítva, hogy bármely felület deformáció nélkül ellenálljon a 100 kg külső erőnek; hegesztés után csiszolókoronggal csiszolja le a hegesztési varratokat sima és lapos felületre, ami nemcsak elkerüli a sérüléseket okozó éles széleket, hanem megalapozza a későbbi bevonatkezelést is.
Előkezelő alapbevonat
A hidegen hengerelt acélt három előkezelési lépésben kell elvégezni: zsírtalanítás (olajeltávolítás), savas mosás (rozsdamentesítés) és foszfátozás (tapadóréteg kialakítása); A rozsdamentes acélt salétromsavval kezelik, hogy növeljék a króm-oxid filmréteget, javítva a korrózióállóságot.
Bevonatvédelem frissítése
Hidegen hengerelt acél: Elektrosztatikus porszórt bevonat (vastagság 60-120 μm), amely 180-220 ℃-on kemény héjat képez. Erős korróziós forgatókönyvek esetén további Dacromet bevonat (sópermet ≥ 500 óra) adható hozzá;
Alumíniumötvözet: Használjon anódos oxidációs kezelést 10-20 μm vastag oxidréteg kialakításához, amely festhető és lezárható az időjárásállóság fokozása érdekében;
Különleges forgatókönyvek: A robbanásbiztos szekrényeket fluor-szénhidrogén bevonattal fújják be (vastagság ≥ 150 μm), ami háromszorosára növeli a HCl-savas köd erózióval szembeni ellenállását.
Alapvető alkatrészek telepítése
Először rögzítse a szekrénykeret csatlakozó részeit, majd szerelje be a földelő rézrudat (alul elhelyezve, földelési címkékkel), megerősítő zsanérokat és zárakat; a szekrényajtó széle kétrétegű szilikongumi tömítőanyaggal van ragasztva (tömítés ≥3mm), így biztosítva, hogy a tömítési teljesítmény megfeleljen a szabványnak.
Alkatrészek elrendezése és bekötése
Az alkatrészeket az elektromos kapcsolási rajz szerint, az elektromágneses és hőinterferenciák elkerülésével rendezze el, és csavarokkal és alátétekkel rögzítse az alaplemezhez; A huzalozás a "vízszintes egyenes és függőleges egyenes" elvet követi, a rögzítéshez drótkapcsokat és kötéseket használnak, a fontos kábeleket pedig védőhüvelyekkel védik, dedikált rézcsatlakozókat használnak a préseléshez és a biztonságos csatlakozások biztosításához.
Funkcionális alkatrészek telepítése
Védőtípus: Az IP54-es és magasabb fokozatok esetén levehető porálló hálókat kell felszerelni; Az IP65 és afölötti osztályokat túlnyomásos szellőzőrendszerrel kell felszerelni (a szekrény belsejében a légnyomás > 50 Pa);
Hőmérsékletszabályozás típusa: Magas páratartalmú környezetben adjon hozzá intelligens nedvességálló fűtőelemeket (automatikusan elindul, ha páratartalom >70% relatív páratartalom); magas hőmérsékletű forgatókönyvek esetén telepítsen hőcsöves hűtőmodulokat (hőellenállás≤0,5℃・m/W); Intelligens kategória: Hőmérséklet- és páratartalom-érzékelőket, valamint korrozív gázérzékelőket integrál, és az EcoStruxure platformhoz kapcsolódik a valós idejű monitorozás érdekében.
Alapvető teljesítményteszt
Megjelenés: Ellenőrizze, hogy nincsenek-e karcolások a bevonaton, nincsenek-e hibák a hegesztési varratokban, és győződjön meg arról, hogy az alkatrészek biztonságosan, kilazulás nélkül vannak felszerelve;
Felépítés: Tesztelje a zsanérok tartósságát a szekrényajtó 5000 nyitási és zárási ciklusa után, és ellenőrizze, hogy a szekrénytest nem deformálódik-e 100 N nyomás alatt;
Védelmi és biztonsági tesztelés
IP-besorolás: Az IP65 100 kPa víznyomású öblítést igényel 30 percig szivárgás nélkül, az IP54 pedig megköveteli, hogy a por behatolása 0,1%-nál kisebb legyen;
Elektromos biztonság: Földellenállás≤0,1Ω, szigetelési ellenállás≥10MΩ (magas páratartalmú környezetben), a robbanásbiztos modelleknek át kell menniük az AS 3439 ívteszten;
Környezetvédelmi ellenőrzés: Végezzen sópermet teszteket (5%-os NaCl oldat 96 órán át rozsdamentesen) és nedves hőciklus teszteket (40°C/93% relatív páratartalom 56 napig kondenzáció nélkül);
Funkció hibakeresés
Szimulálja a tényleges munkakörülményeket a vezérlési logika teszteléséhez, és az intelligens szekrénynek ellenőriznie kell az érzékelő összekapcsolását és a távoli figyelmeztető funkciókat. Minden vizsgálati adatot rögzíteni és archiválni kell, hogy vizsgálati jelentést készítsenek.
