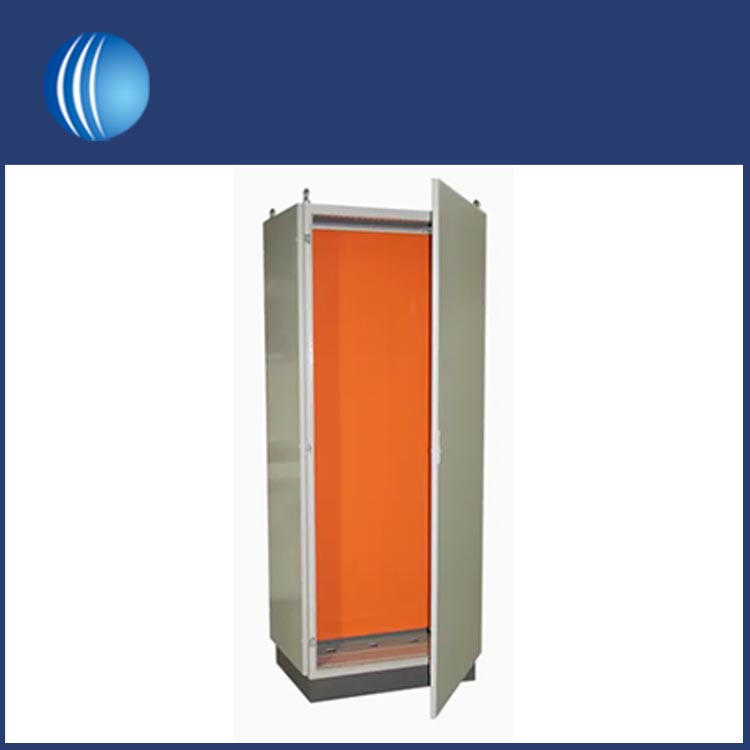

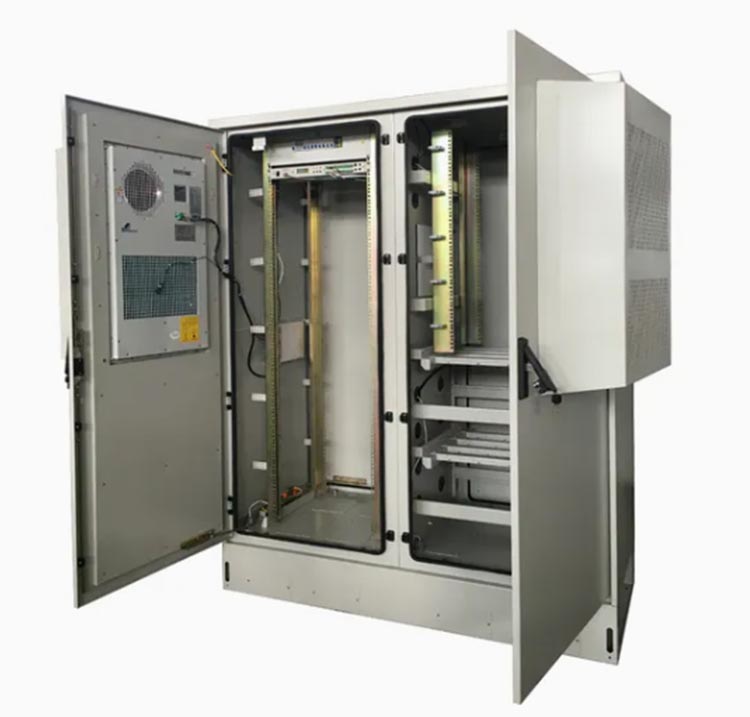

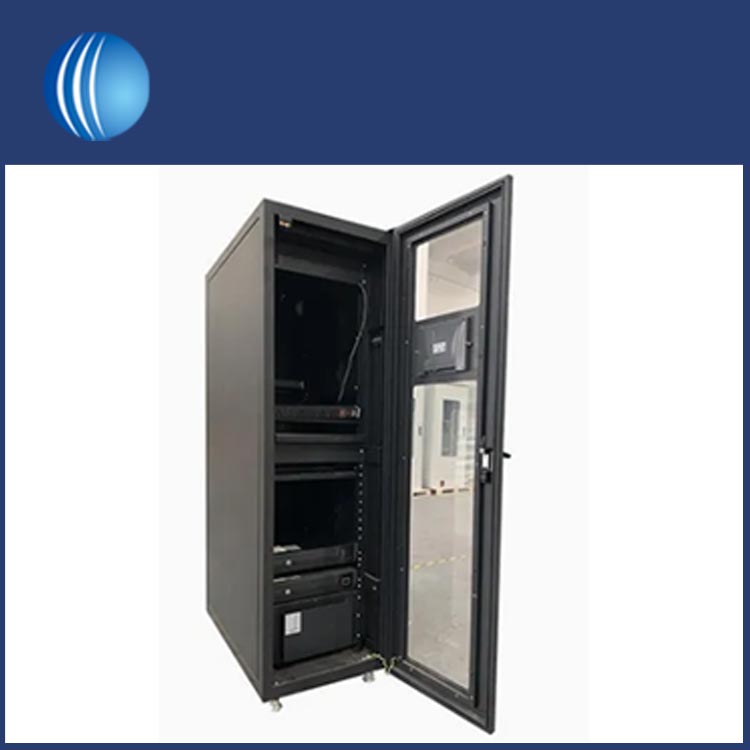

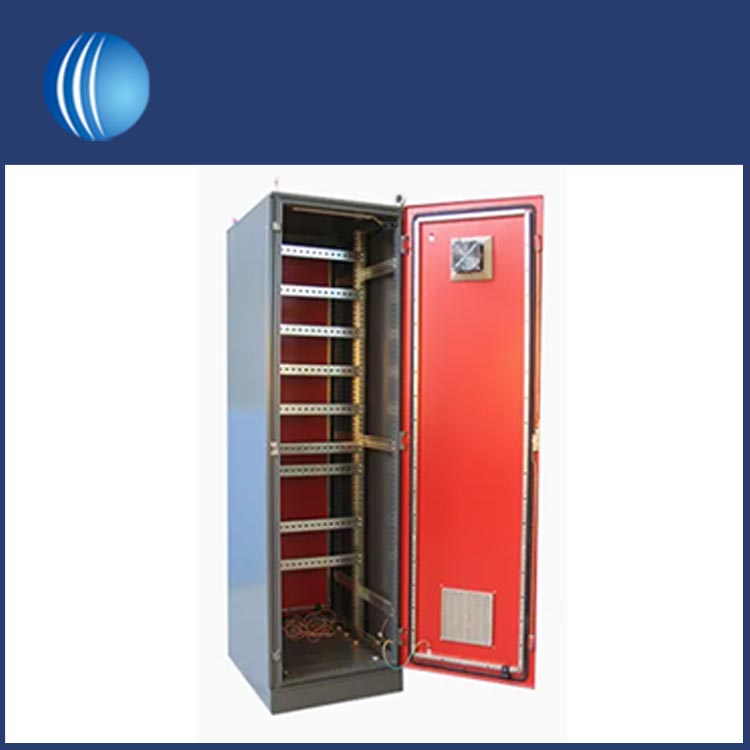

Elektromos szekrényház

Az elektromos szekrényházakat kifejezetten a nagy és alacsony feszültségű elektromos alkatrészek (például megszakítók, inverterek és energiaelosztó modulok) elhelyezésére tervezték ipari, kereskedelmi vagy kültéri környezetben. A testreszabásnak figyelembe kell vennie a terhelés-hordozási kapacitást, a nagy védelmi szinteket és az alkatrészek elrendezését.

Tisztázza a testreszabási követelményeket (a követelmények és az alkalmazáshoz való illeszkedés).

Gondoskodjon arról, hogy az elektromos szekrény háza megfeleljen az elektromos rendszer követelményeinek és a helyszín feltételeinek:

Elektromos alkatrész-paraméterek: Erősítse meg a belső alkatrészek méretét, súlyát és rögzítési módszerét (például az ipari inverterek szokásos 19 hüvelykes síneket használnak, a nagy teherbírású megszakítók rögzített rögzítést használnak). Számítsa ki a minimális belső teret.

A forgatókönyv -specifikus védelem: Határozza meg az IP -besorolást (például az IP54 ipari műhelyekhez, IP65 a kültéri energiaelosztáshoz) és a környezetvédelmi ellenállás (például -30 ° C -70 ° C a hideg ipari területeknél, a part menti erőművek korróziós ellenállása).

Funkcionális és biztonsági kiegészítők: Adja meg a kettős ajtókat (nagy szekrényekhez), ellenőrző ablakokat (edzett üveg a hőállósághoz), beépített hőcserélők (nagy teljesítményű alkatrészekhez), földelő terminálok (az IEC 60439-nek megfelelő) vagy lopásgátló reteszelések (rozsdamentes acél a PRY ellenálláshoz).

Anyagválasztás (összpontosítson az erőre és a védelemre)

Válasszon anyagokat a terhelés, a környezet és a biztonság alapján:

Fő anyag:

Hidegen hengerelt acél: költséghatékony és nagy szilárdságú (beltéri ipari szekrényekhez alkalmas). Porral bevont (RAL 7035 szürke, standard) a rozsda ellenálláshoz; Vastagság 1,5-2,5 mm (szekrénytest), 2,0-3,0 mm (ajtó) a terheléshordozó teljesítményhez.

Rozsdamentes acél (304/316): Kiváló korrózióállóság (316 alkalmas tengerparti/tengeri környezetre). Ideális kültéri vagy vegyi növényi szekrényekhez; Vastagság 1,2–2,0 mm (világosabb, mint az acél, de tartósabb).

Alumíniumötvözet: könnyű (mobil elektromos szekrényekhez alkalmas) és kiváló hőeloszlás. Eloxált felület a korrózióállóság érdekében; Alkalmas alacsony terhelésű, nagy hőmérsékletű környezethez (például inverter szekrények).

Gyártás és feldolgozás (pontosság és tartósság)

Az anyaggal és a tervezési bonyolultsággal arányos folyamatokat használja:

Fémlemez feldolgozás (főleg acél/rozsdamentes acél):

CNC lyukasztás: precíziós gépek (mirigyekhez, gombokhoz) és szerelőhelyekhez; A standard alkatrészek befogadására ± 0,1 mm -es tűréseket tartanak fenn.

Hajlítás: Az elektromos szekrény háztartási teste (felső/alsó/oldalsó panelek) pontos szögekben (90 ° ± 0,5 °) képződik a zökkenőmentes összeszerelés biztosítása érdekében.

Hegesztés és polírozás: A bordákat a keretre hegessze; Csiszolja meg a hegesztést sima felületre, hogy elkerülje a kábelkárosodást. A hegesztõ pácolás (rozsdamentes acélhoz) eltávolítja az oxidréteget.

Felszíni kezelés: acélszekrény: zsírtalanítás → foszfátálás → por bevonat (bevonat vastagsága 60-80 μm); Rozsdamentes acél: passziváció (fokozott korrózióállóság); Alumíniumötvözet: eloxálás (bevonat vastagsága 10-15 μm).

Összeszerelés és szigorú tesztelés (a biztonság és a megbízhatóság biztosítása)

Összeszerelés: Szerelje be a szerelő síneket, földelő csatlakozókat, kábelcsatornákat és tömítéseket. Gondoskodjon arról, hogy a sínek szintje legyen (tolerancia ± 1 mm/m); Húzza meg a csavarokat nyomatékkulccsal, hogy megakadályozza a rezgés miatti lazítást.
